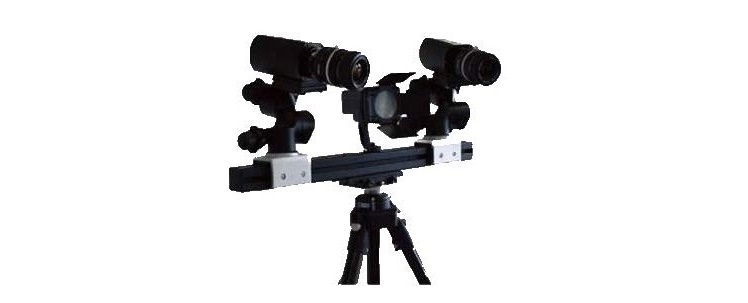

非接触光学应变测量仪

•

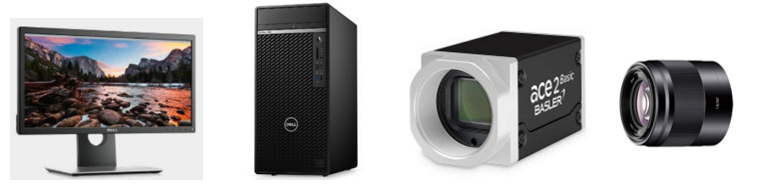

• 系统组成

• •CCD或CMOS相机及镜头

• •分析软件

• •图形工作站

• •支架及灯

• •配套工具（散斑工具、标定工具等）

•

•
•       注：系统配置灵活，可根据需要具体配置
•
• 系统特点

•

• •设备无需调试，快速操作，便携计算机控制，无需其他设备

• •灵活的吸盘三角架，方便不同环境测量

• •非接触，无污染，不受工件几何外形和尺寸限制

• •全场检测，视频显示，检测速率高，检测灵敏度高，缺陷尺寸可测量

• •不用避光不需专门隔振，计算机实时图像记录

  •适合于各种材料

•二维和三维测量

•高精度全场测量

•满足高温测试

•测量范围从小尺寸试样到大型零件

•应变范围从微应变到大应变

主要技术参数

• •核心技术：工业近景摄影测量、数字图像相关法
• •测量相机：支持十万至千万像素相机，支持低速到高速相机，千兆网和Camera Link等多种接口相机
• •实时测量：采集图像的同时，实时进行全场应变计算
• •位移测量精度 ：0.01pixel
• •应变测量范围 ：0.005%-2000%
• •测量尺寸：根据采集头配置确定 （mm-m）
• •试验机接口 ：实时同步采集试验机的力、位移等信号
• •数据接口：多种数据接口

•

行业应用

非接触光学应变测量系统用于变形场多点及全场测量，已成为实验力学领域中一种重要的测试方法，其主要应用有：

●各种材料(金属、塑料、橡胶、复合材料、高分子材料、皮革、薄膜、岩土、生物材料等)的力学测试，与试验机结合，可实现材料应力-应变曲线、弹性模量、泊松比等等力学参数的测量，另外，全场变形测量功能还可以应用于各类非均匀变形场的测量中。

●材料性能测试：应变—应力分析、R值、泊松比、杨氏模量、成形极限曲线、残余应力分析、剪切模量等零件测试和分析：强度分析、振动分析、耐久性分析、碰撞试验

●有限元分析：系统可以直接读取各种有限元结果(ANSYS.ABAQUS. 等)并将实际测试结果与有限元仿真软件的理论数据进行对比和分析，从而对有限元计算精度进行验证和优化。

注释：

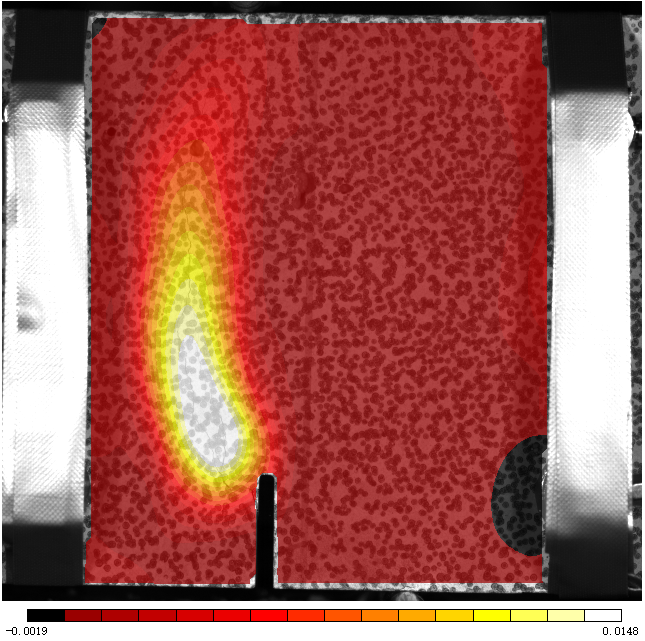

图一：岩石的裂纹扩展

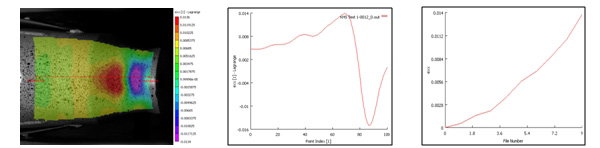

图二：复合材料的拉伸

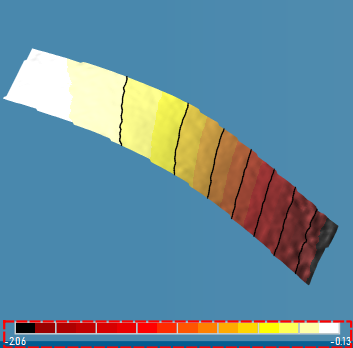

图三：钢板的弯曲测试

•

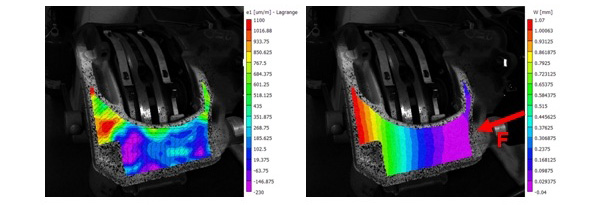

• 刹车卡钳



• •通过制动液压力加载

  •确定关键区域

  •最大平面外位移：1mm

  •e1 应变：1100 应变

•
•

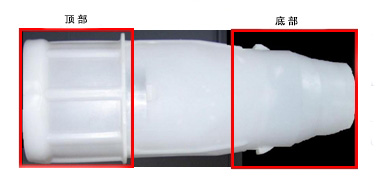

• 水杯—酒架固定支架辅助设计

   •固定杯体支架的优化设计 •承重临界

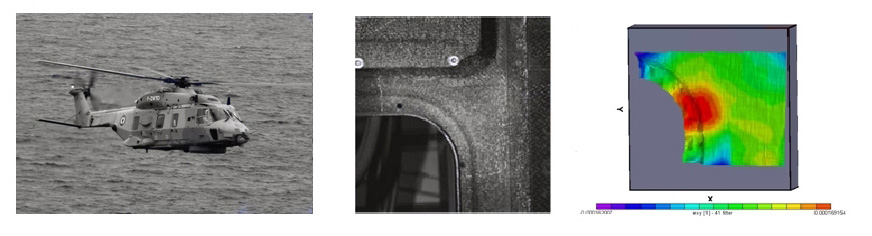

• 直升机舱门测试



  •舱门结构的复杂应变行为

  •组件测量中的高剪切应变

•

•

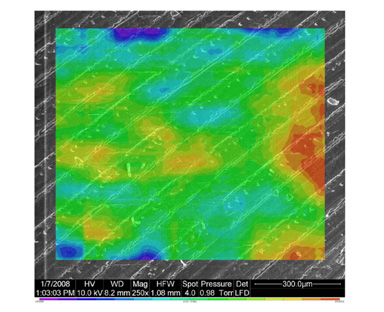

• 电子显微镜下的应变与位移测量

•

• •250倍放大倍率
