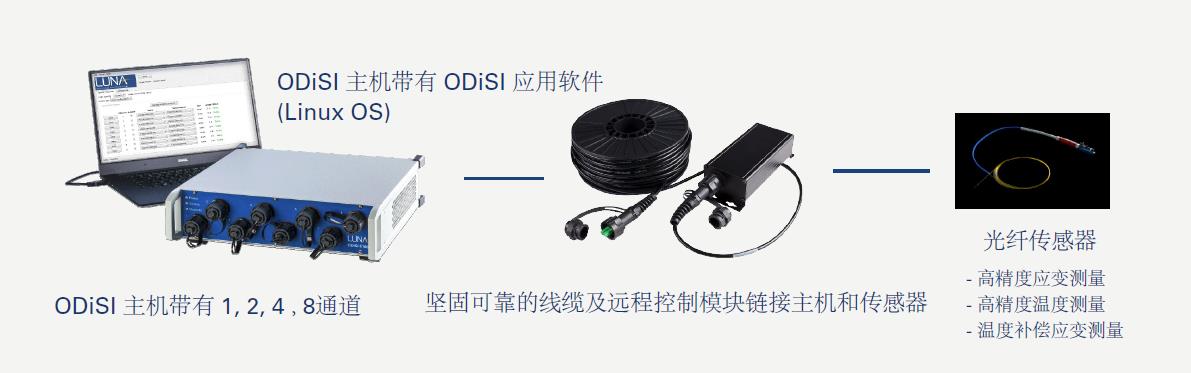

ODiSI 6100系列 分布式光纤传感系统


ODiSI 6100系列是一种新颖的测试系统，基于OFDR技术，使用单模光纤作为传感器，为21世纪先进材料和复杂结构测试提供新的解决方案。

ODiSI 6100系列分布式光纤传感系统，具有毫米级空间分辨率，每米光纤上具有上千测试点，高空间分辨率能够帮助绘制应变/温度云图，在测试过程中实时显示。

规格参数

1.距离分辨率：0.65mm、1.3mm、2.6mm;

2.光学通道数：1，每通道传感长度可达50m；

3.应变测量范围：±1με

4.应变测量范围：±12000 με

5.应变分辨率：1με

6.分辨率时不确定度：0.65mm：≤±22με、1.3mm：≤±16με、2.6mm：≤±6με；

关键特性

  • 多通道分布式实时应变和温度测试，最高亚毫米级距离分辨率
  • 柔韧性好，质量轻，安装方便，提高测试效率
  • 无源传感器，抗腐蚀，绝缘，能够铺设在传统传感器不能布置的地方，如：弯角、角落、嵌入到材料中
  • 传感器寿命长，无漂移，无需重新校准，耐疲劳循环大于1亿次
  • 应变量程大，空间分辨率高，可用于测量复杂应变场和大的应变梯度
  • 系统内置NIST标准气室，连续自动校准，无需中断测试
  • IEEE 1588 PTP网络时间同步

优点：

  • 多通道分布式实时应变和温度测试，最高亚毫米级距离分辨率
  • 柔韧性好，质量轻，安装方便，提高测试效率
  • 传感器寿命长，无漂移，无需重新校准，耐疲劳循环大于1亿次
  • 应变量程大，空间分辨率高，可用于测量复杂应变场和大的应变梯度

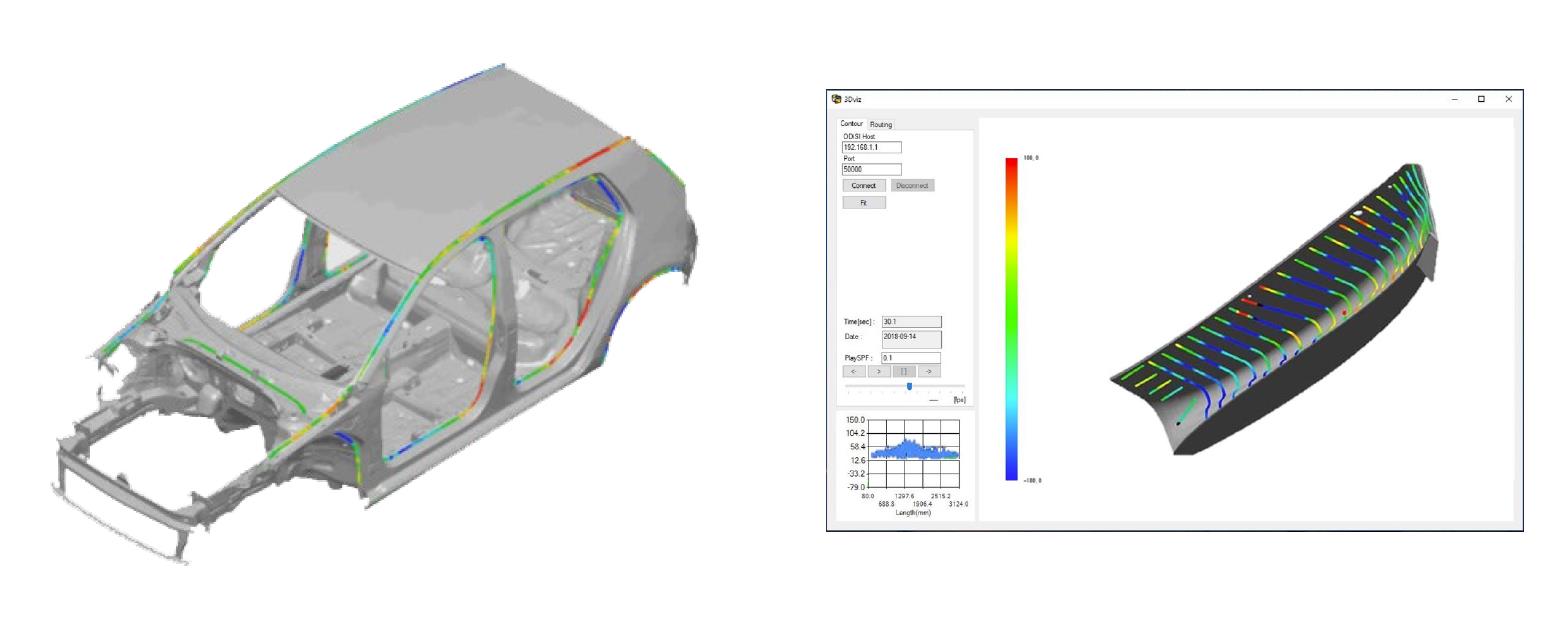

汽车白车身上布置了光纤传感器并进行了加载测试，应变数据和三维模型结合，以云图显示应变分布特性，图中可以看到明显的应力集中

应用领域：混凝土内部变形测量、复合材料应变梯度测试，有限元模型验证，结构健康监测，汽车轻量化设计，混凝土基桩水平位移监测，燃料电池温度测试，化工行业热管理等等。
